Https请求实际案列流程

一、案列说明

外网用户发送https请求,端口为8888,如https://haha.com:8888,经过第一个F5，后转发到2台nginx，2台nginx转发端口为8888的https请求，转发到第二个F5上，在F5进行SSL证书加解密及请求IP白名单管控，第二个F5再转发到2台后台AP服务器，请清晰的划出整个流程图及代码配置。

二、系统架构与数据流详解

整个流程的核心在于：第一个F5和Nginx只做四层TCP转发（透传加密流量），第二个F5才进行七层处理（SSL卸载、安全策略、负载均衡）。

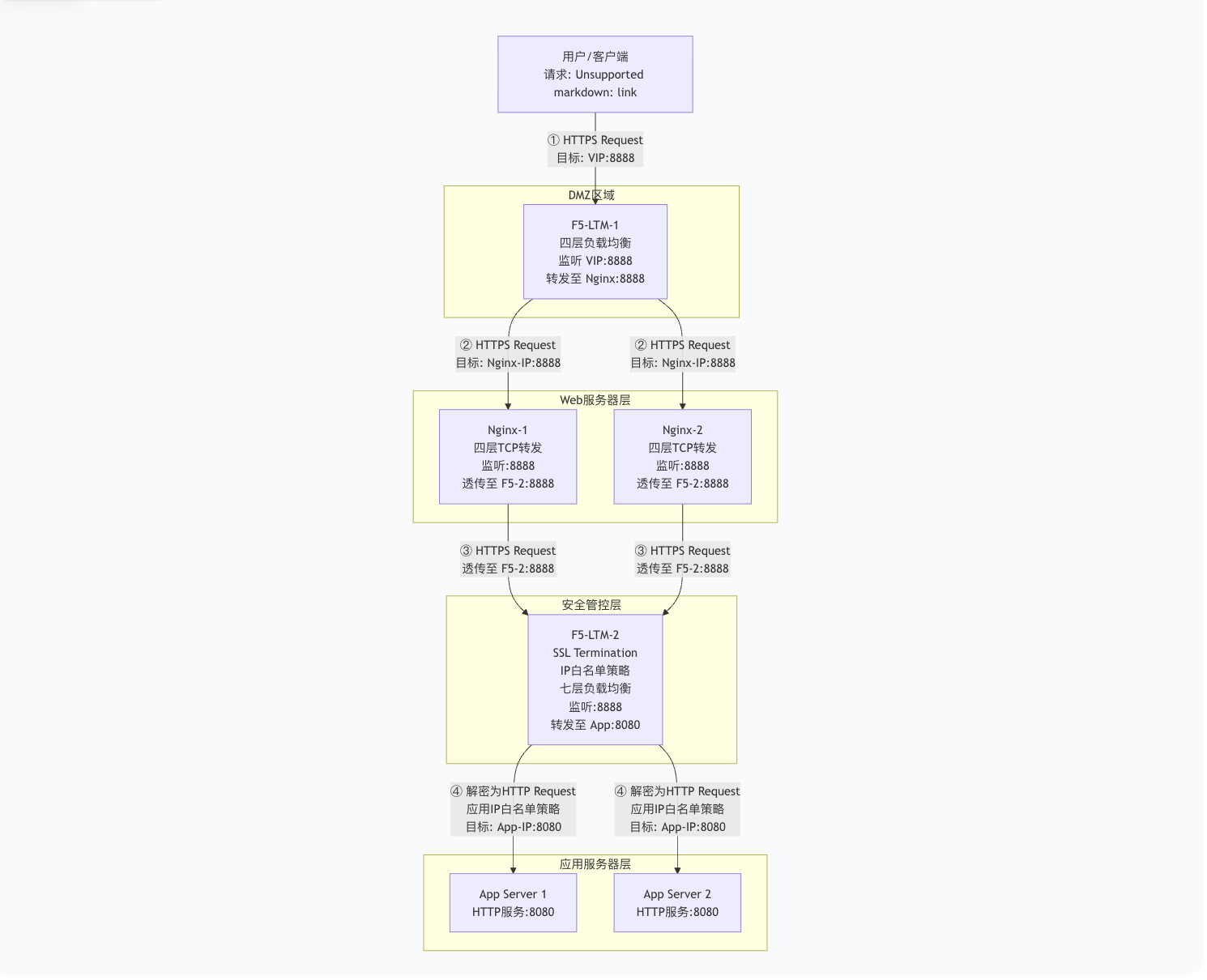

下图清晰地展示了请求的完整流动路径、关键端口的变化以及各组件的职责：

流程图

三、关键节点配置代码示例

1. 第一个 F5 (F5-LTM-1) 配置

角色：四层TCP负载均衡器。

• 虚拟服务器 (Virtual Server) 配置：

  • Destination: 203.0.113.100:8888 (对外服务的VIP)

  • Pool: nginx_pool (指向后端两台Nginx服务器)

  • Profile: 仅需附加 tcp profile，因为它是四层转发，不处理HTTPS协议。

• 池 (Pool) 配置 (nginx_pool)：

  bash

  ltmm pool nginx_pool {
      members {
          192.168.1.10:8888 { address 192.168.1.10 } # Nginx-1 IP
          192.168.1.11:8888 { address 192.168.1.11 } # Nginx-2 IP
      }
      load-balancing-mode round-robin
      monitor tcp
  }

2. Nginx 服务器配置

角色：四层TCP代理，透传加密流量。

• Nginx 配置片段 (/etc/nginx/nginx.conf):

  nginx

  # 在stream模块中配置，用于四层TCP转发
  stream {
      upstream backend_f5 {
          server 172.16.1.100:8888; # 第二个F5的IP和端口
      }
      server {
          listen 8888; # 监听8888端口的TCP流量
          proxy_pass backend_f5;
          proxy_connect_timeout 30s;
          proxy_timeout 30m;
          # 注意：这里没有SSL和HTTP配置，纯粹转发TCP流
      }
  }

3. 第二个 F5 (F5-LTM-2) 配置

角色：安全网关，进行SSL卸载、安全策略和实施七层负载均衡。

• 虚拟服务器 (Virtual Server) 配置：

  • Destination: 172.16.1.100:8888 (监听Nginx转发来的流量)

  • Pool: app_server_pool (指向最终应用服务器)

  • Profiles:

    • Protocol: http (必须，因为要处理HTTP协议)

    • SSL: serverssl (必须，用于SSL Termination解密)

• iRules 配置 (用于IP白名单)：

  tcl

  # 1. 首先创建一个Data Group，命名为whitelist_dg，类型为ip
  ltmm data-group internal whitelist_dg {
      type ip
      records {
          10.10.0.0/16 { } # 允许整个办公网段
          203.0.113.50 { } # 允许特定合作伙伴IP
          198.51.100.123 { } # 允许管理员IP
      }
  }

  # 2. 创建一个iRule并附加到Virtual Server上
  when CLIENT_ACCEPTED {
      # 检查客户端源IP是否不在白名单Data Group中
      if { not [class match [IP::client_addr] equals whitelist_dg] } {
          log local0. "Access denied from IP: [IP::client_addr]"
          # 直接丢弃连接，不返回任何响应，增强安全性
          discard
      }
      # 如果IP在白名单中，则不做任何处理，允许请求继续
  }

• 池 (Pool) 配置 (app_server_pool)：

  bash

  ltmm pool app_server_pool {
      members {
          192.168.2.20:8080 { address 192.168.2.20 } # App Server 1
          192.168.2.21:8080 { address 192.168.2.21 } # App Server 2
      }
      load-balancing-mode least-connections-members
      monitor http
  }

• SSL证书配置：

  • 在F5-LTM-2的 serverssl profile 中上传或配置SSL证书和私钥（用于域名 haha.com）。

4. 后台服务器配置

角色：简单的HTTP应用服务器。

• 无需配置任何SSL证书。

• 只需在 8080 端口上提供HTTP服务。

• Web应用（如Nginx, Apache）配置示例：

  nginx

  server {
      listen 8080;
      server_name localhost;
      root /usr/share/nginx/html;
      index index.html;
      location / {
          try_files $uri $uri/ =404;
      }
  }

四、各组件IP地址详解

根据之前的流程图，明确每个组件的IP类型：

（1）为什么这样设计？（核心优势）

1. 最小化攻击面 (Reduce Attack Surface)：

   • 公网IP就像是一个房子的门牌号，暴露得越多，被攻击者发现和扫描的风险就越大。

   • 只将一个公网IP（第一个F5的VIP）暴露给互联网，将后端庞大的基础架构全部隐藏起来，极大地减少了被攻击的可能性。

2. 增强安全性 (Enhanced Security)：

   • 即使黑客通过某种方式攻破了第一个F5或某台Nginx服务器，他进入的也是一个内部私有网络。

   • 他无法从互联网直接访问到这些内部组件，必须再突破内部防火墙和第二个F5的安全策略（如IP白名单）才能接触到核心应用服务器。这为防御和响应提供了宝贵的时间。

3. 节省公网IP资源 (Save Public IP Resources)：

   • 公网IPv4地址是稀缺且昂贵的资源。使用私有IP地址为内部大量服务器分配地址，可以节省大量成本。

4. 灵活的网络管理 (Flexible Network Management)：

   • 私有IP地址空间（如 10.0.0.0/8, 172.16.0.0/12, 192.168.0.0/16）可以自由规划，无需申请。

   • 可以在内部随意调整服务器IP而无需更改对外服务的公网IP，对外保持了稳定性。

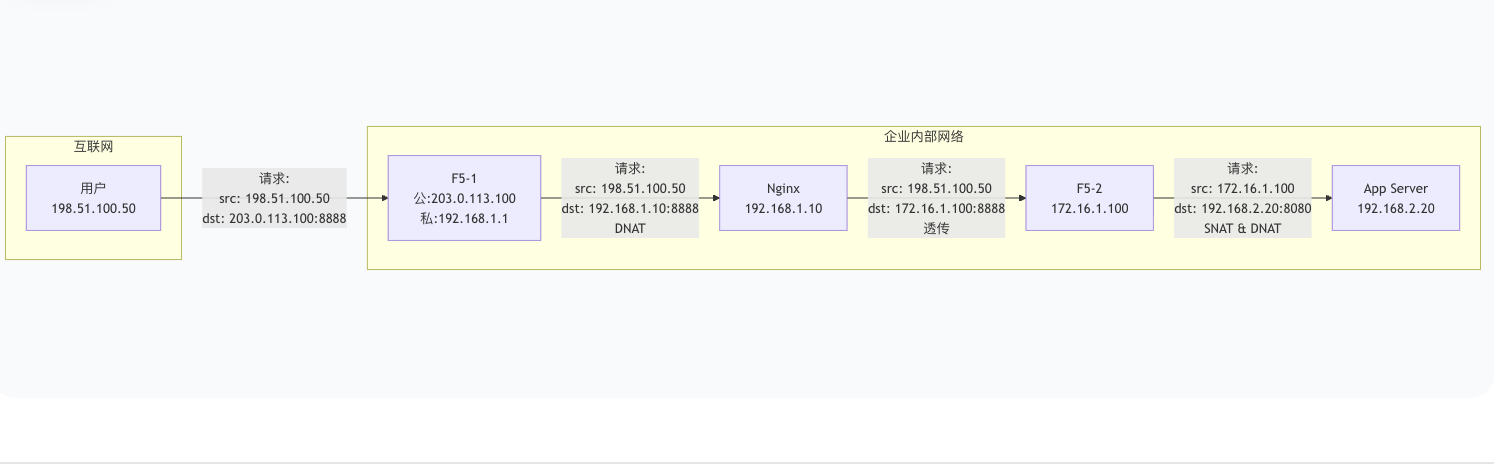

（2）数据包地址是如何变化的？

当一个数据包穿过这个架构时，其源和目标IP地址的变化如下所示：

在这种典型的企业级部署中：

• 只有一个公网IP：即第一个F5负载均衡器上的虚拟IP（VIP），它作为所有流量的唯一入口。

• 全部使用私有IP：其后所有的服务器（Nginx、第二个F5、应用服务器）都部署在私有网络内，通过防火墙策略进行隔离和访问控制。

这种设计在安全性、成本效益和运营灵活性之间取得了最佳平衡，是业界强烈推荐的最佳实践。

五、总结与关键点

• SSL卸载位置：仅在第二个F5 (F5-LTM-2) 上进行。这是整个架构的安全核心，所有HTTPS流量在此被解密，从而可以实施基于HTTP协议（第七层）的安全策略（如IP白名单）。

• 流量类型：

  • 用户 -> F5-1 -> Nginx -> F5-2：这段链路流转的是加密的HTTPS流量（端口均为8888）。F5-1和Nginx只看到TCP数据包，看不到HTTP内容。

  • F5-2 -> App Server：这段链路是明文的HTTP流量（端口8080）。

• F5-1与Nginx的角色：它们都工作在四层（TCP层），只是简单地进行流量分发和透传，不关心也不处理应用层的内容。它们不需要SSL证书。

• 安全边界：第二个F5 (F5-LTM-2) 是内部网络的安全网关，所有入站连接在此经过严格的白名单验证和SSL解密后，才能以明文形式访问内部应用服务器。
